Spaccalegna verticali

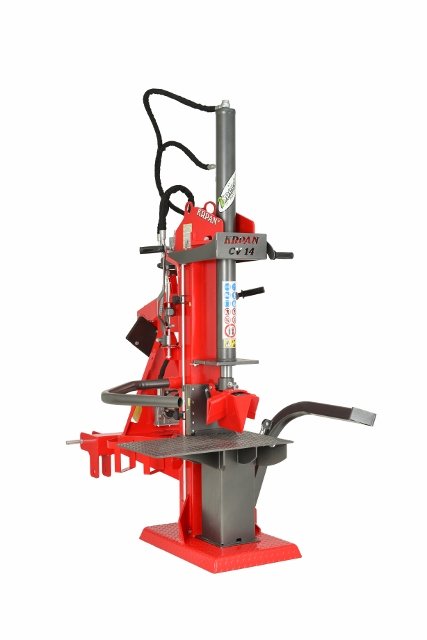

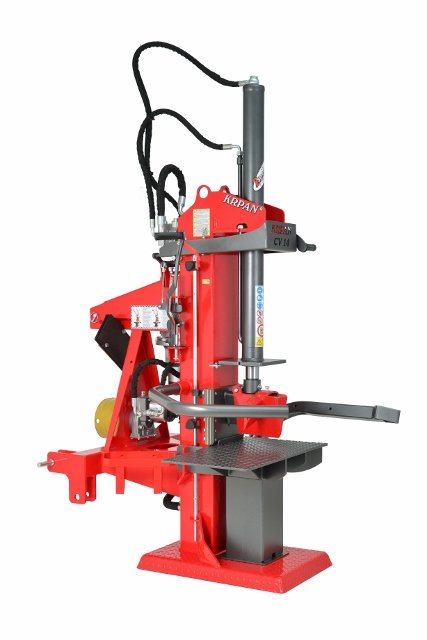

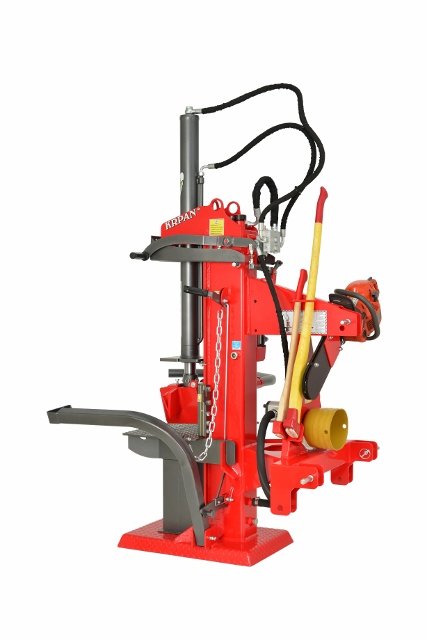

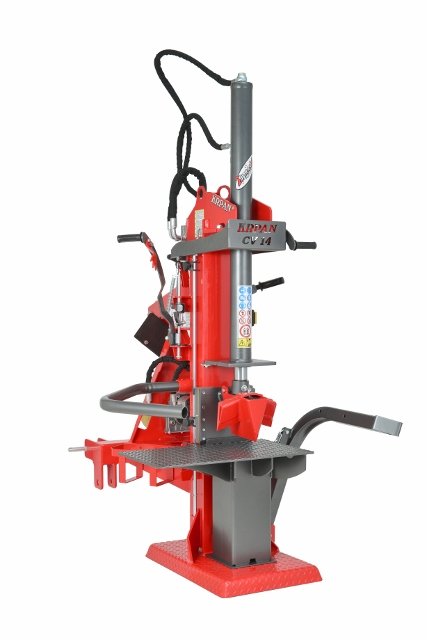

CV 14

fotogalleria download
DATI TECNICI
  CV 14K CV 14 E 400 V CV 14 EK 400 V
Forza di taglio (t) 13 13 13
Altezza di taglio (mm) 600/1100 600/1100 600/1100
Motore e trazione Pompa fissa Motore elettrico 5,5 kW - 7,5 CV Motore elettrico 5,5  kW - 7,5 CV + Pompa fissa
Peso CV (kg) 370 364 406
Corsa del cilindro (mm) 970 970 970

Velocità di taglio

(H2-H1)-R* (s/1000 mm)

(3,3-5,9)-2,6



(4,9-8,7)-3,9



(4,9-8,7)-3,9

(3,3.5,9)-2,6

Potenza del trattore necessaria

(kW/CV)

 21/29 X 21/29

Max giri albero

(l/min)

 52 (540 min-1) 27 (1400 min-1) 27 (1400 min-1)  52 (540 min-1)
Quantità di oilio nel serbatoio (l) 30 30 30
Dimensioni PxLxAx(AT) (mm) 805x1160x2840x(1850) 805x1160x2840x(1850) 805x1160x2840x(1850)
Cuneo per taglio a croce opzione opzione opzione
Banco con estensione opzione opzione opzione
Pompa in ghisa di serie non fornibile di serie
Verricello 1 t opzione non fornibile opzione
Banco ausiliare di sollevamento opzione opzione opzione

*H2-prima velocità,H1- seconda velocità, R- spostamento del cilindro al'indietro

Altezza complessiva adattabile per facilitare il trasporto e l'immagazzinaggio

Verricello 1 t 15 m diam. 6 mm di fune metallica (opzione; facoltativo, meccanico o idraulico con trasmettitore)

Superificie sabbiata e vernciata a polvere; colore TIGER di produzione austriaca

Cuneo singolo trasversale a 4° di inclinazione

Cuneo quadripartito a croce (opzione)

Banco ausiliare per il sollevamento di pezzi di legna corti (opzione)

Sollevamento meccanico di tronchi

Banco con estensione per pezzi di legna corti (opzione)

Pinze per verricello (opzione)

Filtaggio dell'olio sulla condotta di ritorno

Valvola "2 Speed Automatic" con due velocità automatiche di spaccatura, a seconda del carico sul perno di taglio

Indicatore livello dell'olio

Supporto cardano

Supporto sega elettrica

Pompa in ghisa - funzionamento silenzioso e senza manutenzione (opzione)

Porta ascia e picozza

Serbatoio integrato con doppio fondo e notevole capienza di olio

Ampio basamento in acciaio (contro lo scivolamento del legno)

Verricello idraulico (optuibak) con valvola di regolazione velocità e radiocomando

Telaio completo di leva ditraino di serie sui modelli E e EK

Leva sinistra comando a due mani con supporto integrato pe legna e cuneo a croce

Pedana alzata legna corta
